Пульсар ПРО-2

Выпрямитель
Выпрямители тока, применяемые на процессах гальваники, реализуемые предприятиями
Напряжение
0…230V
Ток
0…6 000A
Мощность
0…69кВт
Защита
IP54
Запросить подробности
Ответим в течение одного рабочего дня
Скачать опросный лист
Модульные выпрямители в моноблочном исполнении
Выпрямители «Пульсар ПРО-2» - это оптимальное сочетание в агрегатах технических и потребительских свойств, наиболее востребованных для электрохимических процессов: степень защиты не ниже IP54; конструкция - аналогично "Пульсар ПРО"; автоматизация и управление - аналогично "Пульсар СМАРТ"
Автоматизация
Совместимость выпрямителей с системами АСУП по интерфейсам RS-485 и системе команд, дополнительный интерфейс Ethernet позволяет подключать произвольное количество ПДУ и компьютеров. Расширенный перечень интерфейсов подключения средств малой автоматизации (датчиков, исполнительных и контролирующих устройств).
Качество покрытия
Качество получаемого тока соответствует требованиям любого современного технологического процесса. Низкий коэффициент пульсаций, точность стабилизации и возможность реализации любых импульсных режимов (изменяемое анодно-катодное соотношение, регулируемые скважность, частота, амплитуда) позволяют получать равномерное покрытие деталей сложной формы и внедрять перспективные технологии в гальванику.

Подбор выпрямителя

Характеристика

Вы можете самостоятельно подобрать выпрямитель с требуемыми выходными характеристиками.
Характеристики
*Нужно больше выходов? Позвоните нашему менеджеру, или закажите обратный звонок
Комплектация и опции
Выпрямители «Пульсар ПРО-2» позволяют организовать бесперебойный производственный процесс за счет повышенной надежности узлов, постоянного мониторинга внутренних параметров, а также благодаря тщательному контролю качества на всех этапах производства.
Опции
Перечень опций:

1. Увеличенная сенсорная панель 7"

2. 2 дискретных входа 24 В и 2 выхода «сухой контакт»

3. Выход «4 - 20 мА»

4. Вход «4 - 20 мА»

5. Выход «0 - 10 В»

6. Вход «0 - 10 В»

7. Приборы щитовые стрелочные для визуального контроля параметров тока и напряжения, с разъёмом на задней панели для подключения к внешнему измерительному шунту и выходным шинам выпрямителя. На приборы имеется паспорт гос. поверки с отметкой

8. Свето-звуковая сигнальная колонна

9. Кнопка аварийной остановки работы "СТОП"

Автоматизация
По желанию заказчика каждый выпрямитель может быть оснащен, помимо локального пульта управления (ПУ), и пультом дистанционного управления (ПДУ).

Краткое описание ПУ и ПДУ:


Пульт управления «СМАРТ»
(штатно - пульт TFT 4,3”; опционально - пульт TFT 7”)



Краткое описание пульта TFT:

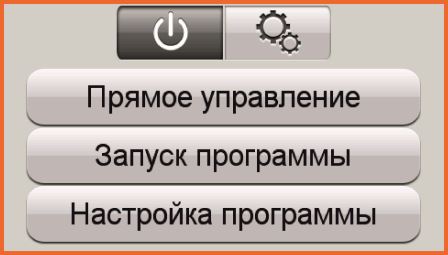

Экран панели управления (сразу после включения):

Панель управления агрегатом представляет собой сенсорную панель с графическим интерфейсом пользователя.

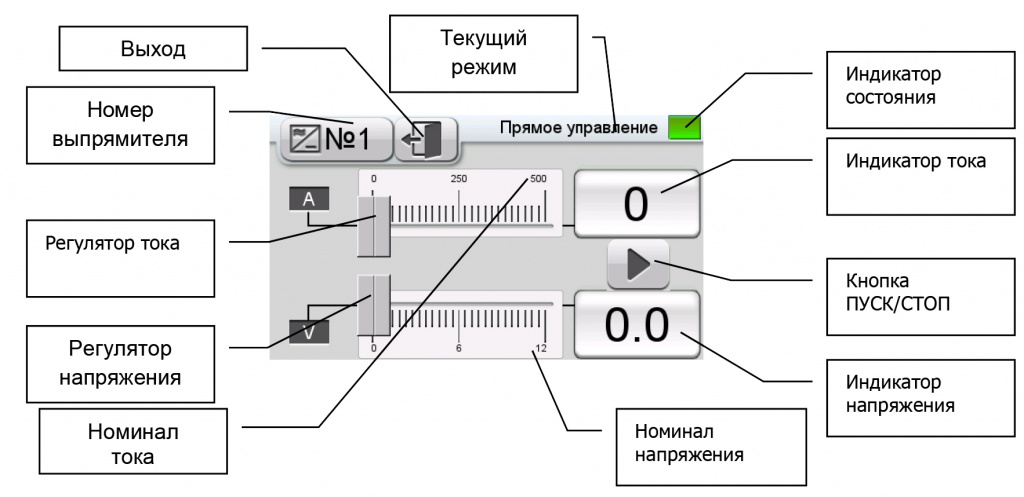

Элементы управления:


Элементы управления.jpg

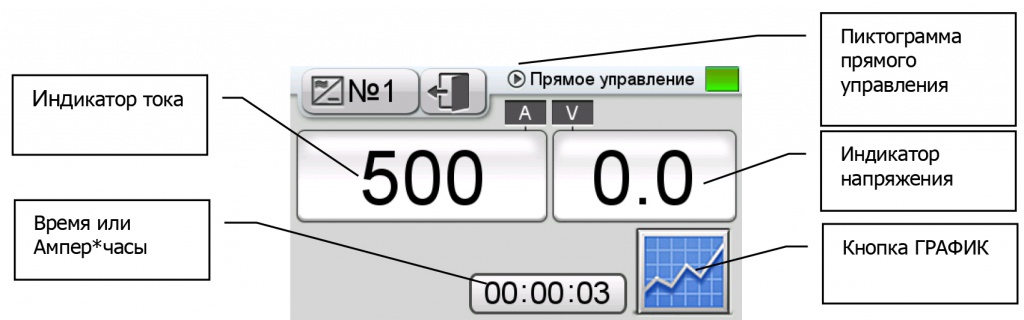

Экран индикации:


Экран индикации.jpg

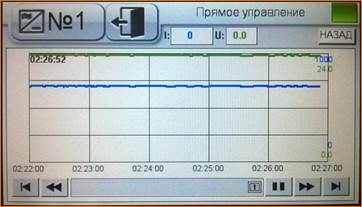

Отражение вольт-амперных характеристик в режиме «он-лайн» (зеленая линия – напряжение; синяя линия – ток)


Подробное описание интерфейса, управления и программирования с сенсорной панели приведено в Руководстве по эксплуатации «Пульсар ПРО-2» в разделе «ДОКУМЕНТАЦИЯ».

Пульт дистанционного управления «СМАРТ»

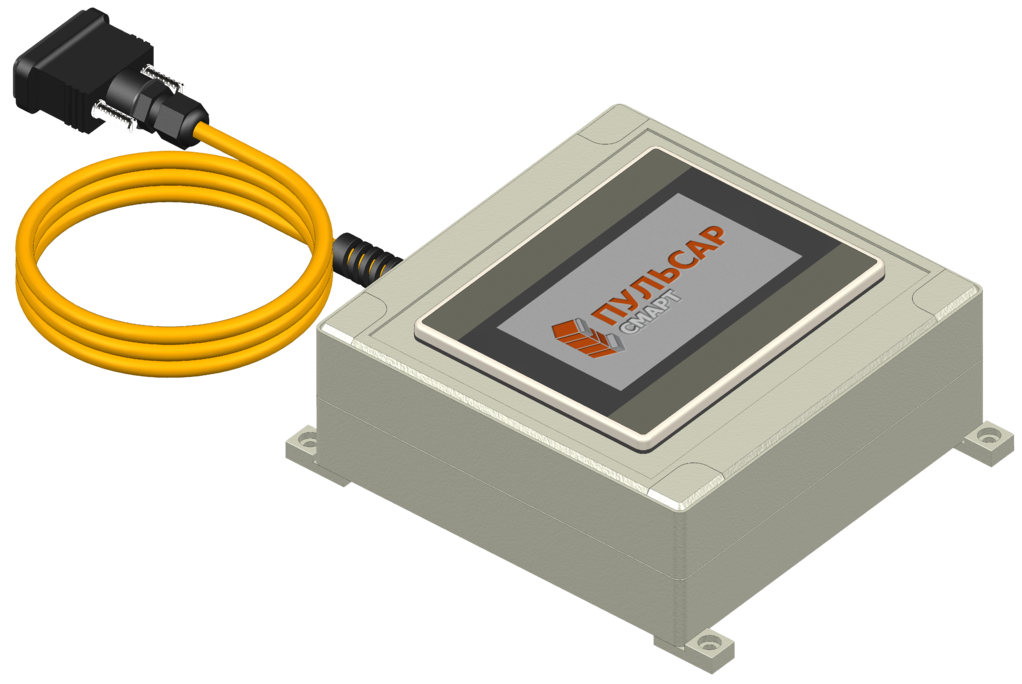

  Пульт выносной СМАРТ MT8050.png  Выносной пульт управления (ПДУ) "Пульсар СМАРТ IP65" Пульт оснащен аналогичной сенсорной панелью, что и ЛПУ (штатно 4.3”, опционально 7”), включающей органы управления, контроля и сигнализации, обеспечивающие:

– включение и выключение пульта;

– бесконтактное включение и выключение постоянного тока;

– регулирование постоянного тока и напряжения;

– контроль постоянного тока и напряжения на цифровых индикаторах;

– сигнализацию (световую и звуковую) о включенном состоянии, при аварийных отключениях.

Для реверсивных агрегатов дополнительно:

– изменение полярности выходного тока (реверс);

– сигнализацию (световую) о смене полярности постоянного тока.

Для нереверсивных агрегатов дополнительно:

– запуск программы с 1-го шага;

– сигнализацию выполнения программы.

Документация
pdf
Руководство по эксплуатации Пульсар ПРО-2
